Ceccato KOMBI SPLET16 – Fendeira de madeira elétrica – Vertical – 400V

Fendeira de madeira Ceccato Olindo SPLT16 para trator

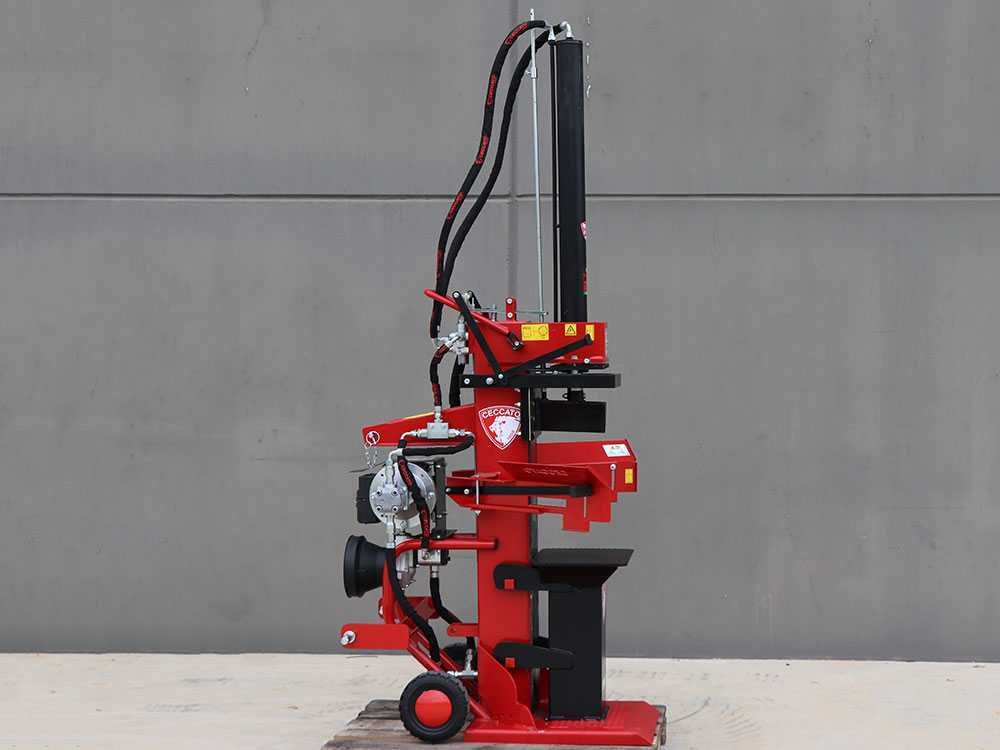

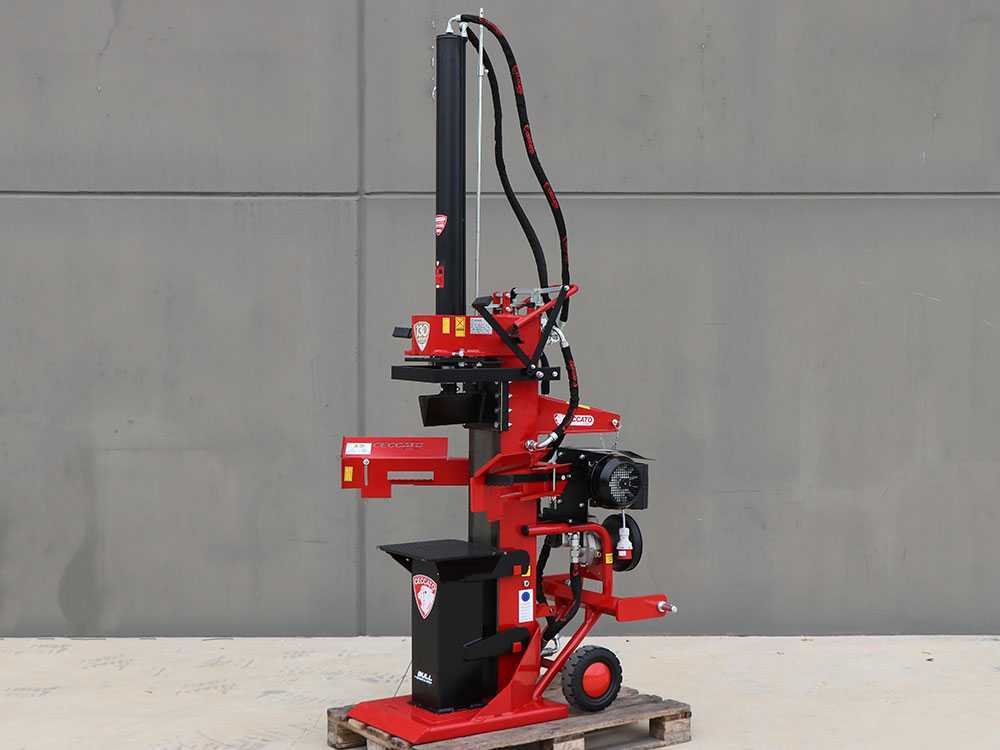

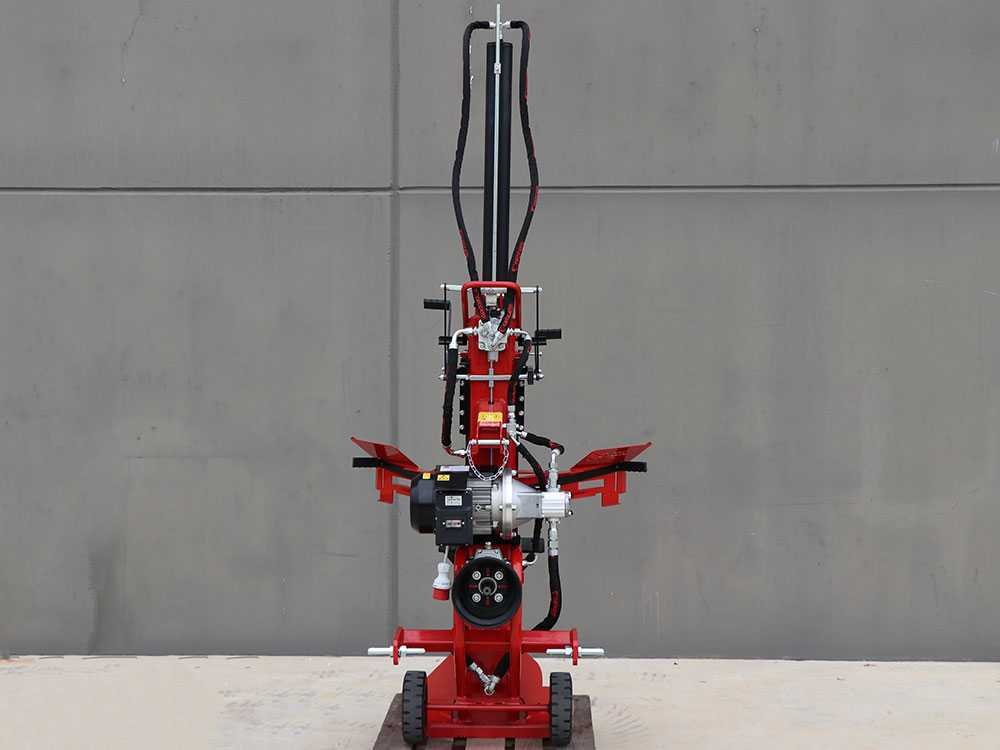

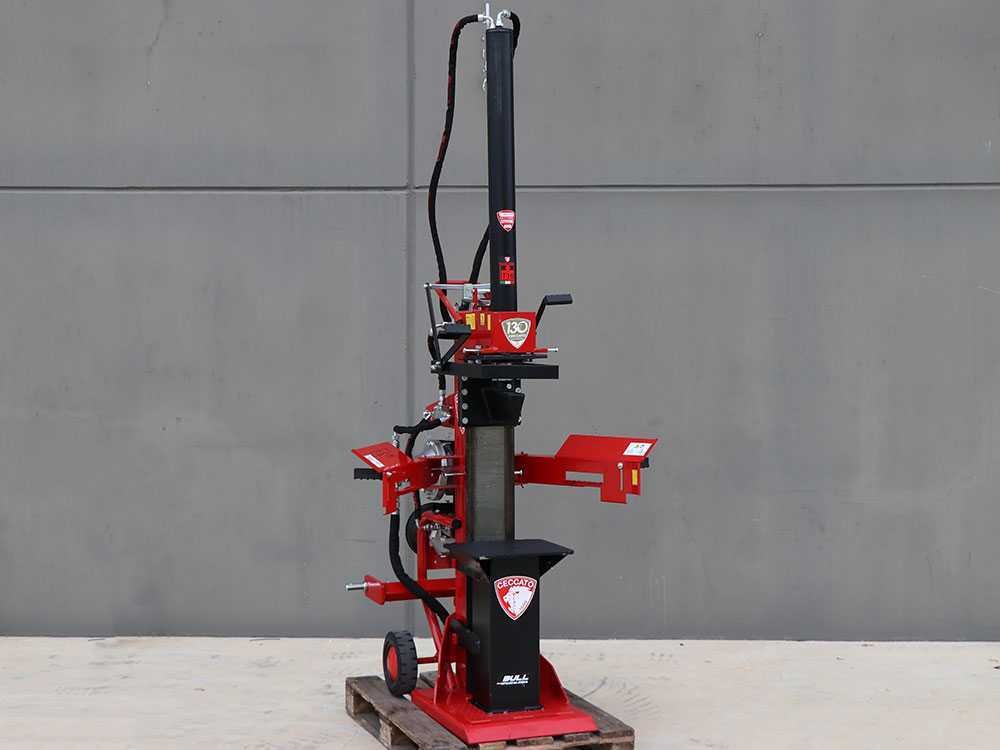

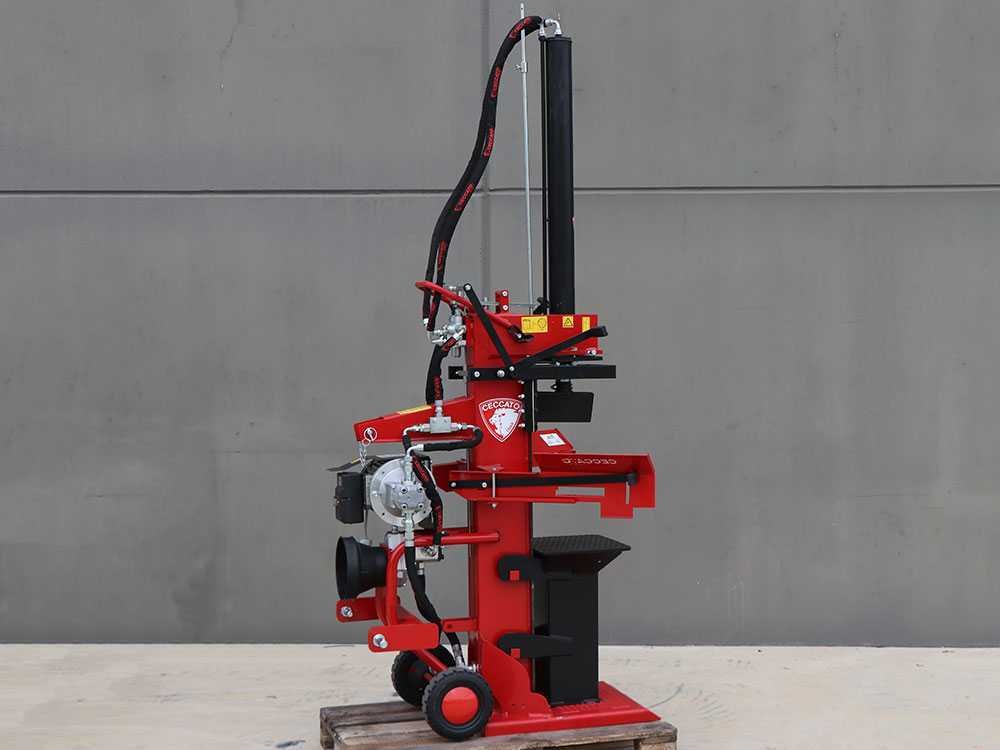

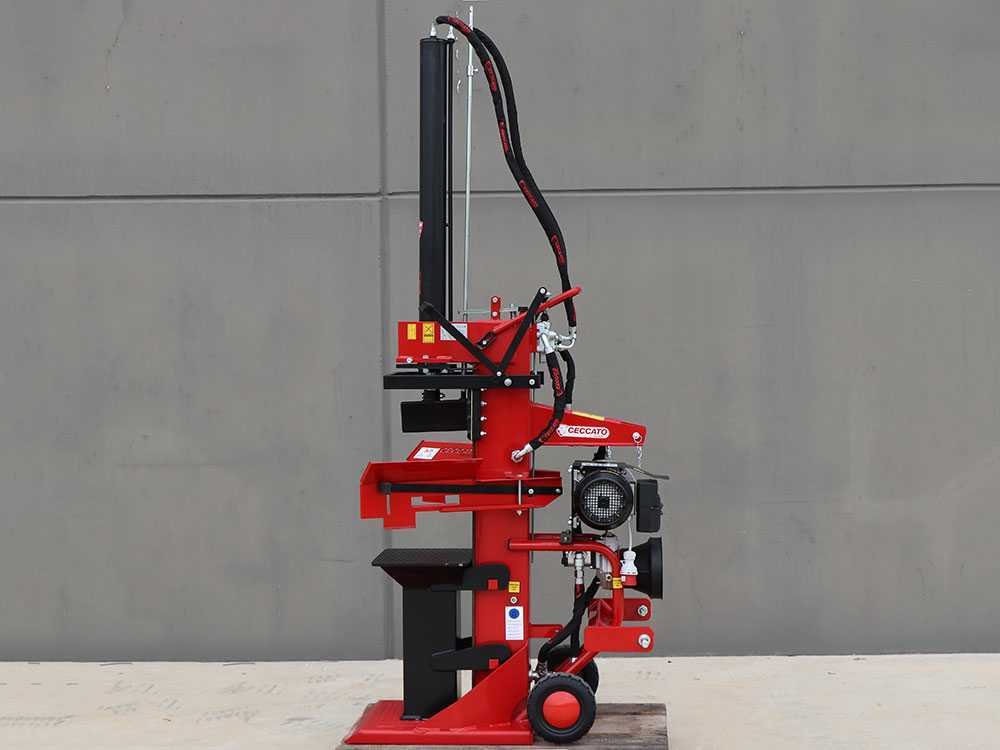

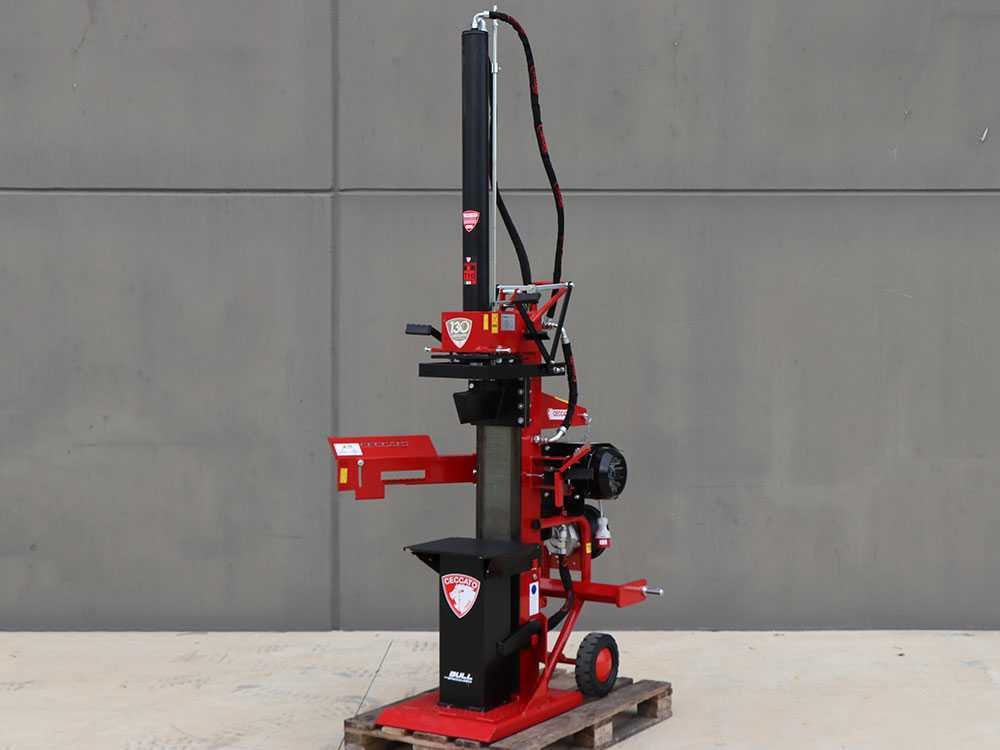

A fendeira de madeira Bull KOMBI SPLET16 da Ceccato Olindo é uma fendeira vertical combinada, projetada principalmente para profissionais. Pode funcionar por cardan, conectando-se à tomada de força do trator, ou ser acionada pela rede elétrica, utilizando o motor elétrico trifásico de 7,5 CV.

O KOMBI SPLET16 é construído com uma lâmina de grandes dimensões, guiada por patins ao longo de um trilho de aço, que mesmo sob esforço máximo preserva a integridade do cilindro.

Com uma força de fenda excepcional de 16 toneladas, é capaz de fender toras de madeira de dimensões variadas até uma altura máxima de 114 cm, graças aos comandos adicionais localizados na parte superior da máquina, que permitem fender toras muito grandes.

Além disso, possui uma dupla bomba hidráulica, uma no motor elétrico e outra conectada ao multiplicador para uso por cardan. Essas bombas garantem uma força de fenda com alta velocidade de execução, também graças ao distribuidor profissional ao qual estão conectadas.

Está equipada com arco de segurança e sistema automático de controle de fim de curso ajustável. O cilindro é rebatível para armazenamento.

Com esta fendeira de madeira, o trabalho de corte é simples e seguro: o KOMBI SPLET16 possui dispositivos de segurança específicos que protegem o operador.

A fendeira de madeira Ceccato Bull é totalmente fabricada na Itália.

Segurança sem precedentes da fendeira Ceccato Olindo

COIN: Cunha com inclinação de 3° em direção à coluna.
BASE: A espessura da base de apoio é de 50 mm, favorecendo a estabilidade da fendeira; a placa da base é extensível até 100 mm além da borda da cunha.
CURSO: A cunha de fenda no fim de curso mantém uma distância residual da placa de apoio de 100 mm.
ALAVANCAS DE COMANDO SUPERIORES: Alavancas encurtadas para atender à norma.
ALAVANCAS DE COMANDO INFERIORES: Alavancas encurtadas nos braços de suporte da tora, posicionadas de acordo com as medidas de altura indicadas na norma; formato projetado para evitar a queda da tora sobre o operador.
MANGUEIRAS HIDRÁULICAS: Aumentamos o diâmetro das mangueiras, permitindo menor temperatura do óleo. Proteção com capa de tecido serigrafado Ceccato Olindo, fechada com presilhas de aço, evitando riscos em caso de ruptura.
LEVANTAMENTO DA TORA: Instalação preparada para dispositivo de elevação sincronizado com o movimento da cunha.

Todos os modelos possuem pictogramas exigidos pela diretiva e manuais de uso e manutenção atualizados.

As fendeiras Ceccato estão em conformidade com a norma DIN EN 609-1:2017.

Dupla função: motor elétrico

Esta fendeira pode ser utilizada com alimentação elétrica 400V, explorando o motor trifásico de 7,5 CV (5.500 W).

O motor elétrico aciona uma bomba hidráulica de alto desempenho, operando a 230 bar (máx.), capaz de bombear 49 l/min, fornecendo óleo do reservatório para o cilindro hidráulico.

O corpo da estrutura serve como reservatório de óleo hidráulico.

O uso da bomba hidráulica de alto desempenho permite reduzir pela metade o tempo de operação e aumentar a produtividade.

A bomba é conectada a um distribuidor hidráulico profissional de grandes dimensões, dimensionado para suportar a pressão do circuito.

Detalhe do dispositivo de segurança magnético-térmico: circuito elétrico e magnético-térmico para proteção do motor com grau IP54.

A bomba hidráulica é totalmente fabricada na Itália.

Dupla função: cardan com tomada de força do trator

A fendeira pode ser usada conectando-se ao cardan do trator.

A fendeira utiliza uma bomba hidráulica de alto desempenho, operando a 230 bar (máx.), bombeando 40 l/min, fornecendo óleo ao cilindro hidráulico.

O corpo da estrutura serve como reservatório de óleo.

A conexão ao trator é garantida por pino de três pontos com estrutura robusta.

Detalhe do multiplicador de engrenagens em aço temperado a banho de óleo, com revestimento interno em ferro fundido de alumínio.

O multiplicador transfere o torque do trator (via cardan) até a bomba hidráulica.

O circuito hidráulico possui filtro metálico de cartucho.

Cunha e pistão com curso de 1100 mm

Com força de fenda de 16 toneladas, a fendeira pode cortar toras de madeira nodosa, até altura máxima de 114 cm, com comandos adicionais na parte superior.

O cilindro é excepcionalmente robusto, com diâmetro externo de 100 mm e interno de 60 mm.

O pistão de 1100 mm é guiado por patins ao longo de um trilho de aço, suportado por guias laterais em ABS de alta densidade, com contato substituível em bronze.

Ajuste do curso do pistão: Para cortar toras curtas e agilizar o trabalho, é possível ajustar o curso pelo cilindro com chave de aperto.

Pistão removível e rebatível para limitar a altura da fendeira.

Comandos duplos e ajuste de velocidade de funcionamento.

O sistema de acionamento do cilindro é de velocidade variável, com comandos duplos.

As alavancas duplas devem ser acionadas com ambas as mãos, evitando acidentes.

Pressão leve move o cilindro rapidamente até contato com a tora.
Pressão maior reduz a velocidade do pistão (até 16 toneladas).

Velocidade simples ou dupla selecionada pressionando mais ou menos nas alavancas.

Principais características

Estrutura com placas de aço esmaltado de grande espessura.
Chassi reforçado com placa frontal plana para deslizamento da cunha, em aço temperado de alta resistência.

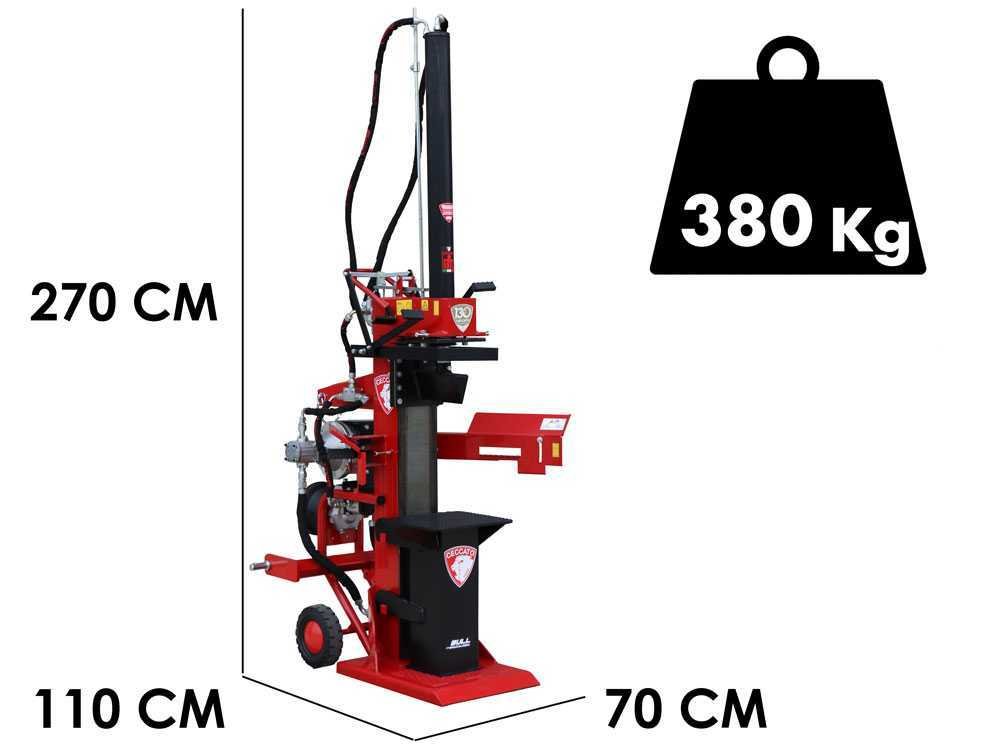

Rodas para facilitar deslocamento, permitindo manobra por uma pessoa, peso superior a 300 kg.

Detalhes das rodas: 27 cm de diâmetro.
Detalhe do pino de 3 pontos superior e inferior.
Detalhe do pino para elevação.

Recursos adicionais

Dispositivo de bloqueio da subida da cunha com toras encaixadas.
Detalhes da cunha, distribuidor hidráulico profissional, plataforma extraível, tampa e nível de óleo hidráulico, filtro metálico de cartucho, base de apoio de espessura excepcional, guias laterais do cilindro em ABS de alta densidade.

Incluído: pivôs para pino de engate do trator de três pontos, manual de uso e manutenção, embalado em palete.
